Yangzhou Aiweite Electromechanical Co., Ltd. تولید می کند مجموعه دیزل ژنراتور جهانی 10kVA - 100kVA به عنوان بخشی از یک برنامه ژنراتور از 1 کیلو ولت آمپر تا 2500 کیلو ولت آمپر. این سری پایان جمع و جور این محدوده است: موتورهای دیزل صنعتی با سوراخ کوچک، دینام های مسی بدون برس بدون نیاز به تعمیر و نگهداری و کنترل هوشمند LCD، مونتاژ شده و در کارخانه خودمان قبل از ارسال آزمایش شده است.
این محدوده برای کارهای آماده به کار و متناوب در ساختمان ها، مغازه ها، کلینیک ها، مدارس، کارگاه های سبک، اتاق های جریان ضعیف و کارهای اضطراری در فضای باز ساخته شده است. از آنجایی که پلتفرم تمام برندهای اصلی موتور را می‌پذیرد، ما هر واحد را حول نمایه بار واقعی، شرایط سایت و رابط کنترل پیکربندی می‌کنیم نه اینکه یک بسته موتور واحد را مجبور کنیم.
آنچه این مجموعه پوشش می دهد
واحدهای موجود در این باند از 10 کیلو ولت آمپر تا 100 کیلو ولت آمپر درجه بندی می شوند و با ISO 8528 و GB/T 2828 مطابقت دارند. رتبه بندی های Prime و Standby به طور جداگانه ذکر شده اند، بنابراین قبل از اینکه ترکیب موتور و دینام به تولید برسد، نقطه کار ثابت می شود. فرکانس بر روی 50 هرتز یا 60 هرتز و ولتاژ به استاندارد مقصد تنظیم شده است.
- موتور: موتورهای دیزل صنعتی کوچک با سوراخ اصلی با خنک کننده داخلی توربوشارژ و تزریق سوخت دقیق، برای راه اندازی سریع، لرزش کم و کارکرد پایدار در محیط های مرطوب، گرد و غبار یا دمای متغیر انتخاب شده اند.
- آلترناتور: بدون جاروبک، تمام مس، عایق کلاس H، حفاظت IP22–IP23، اعوجاج ولتاژ پایین برای بارهای خانگی، اداری و بارهای دقیق کوچک.
- کنترل: کنترلر ال سی دی هوشمند با شروع / توقف خودکار، انتقال ATS، نظارت در زمان واقعی و محافظت کامل از خطا. مدیریت از راه دور و ابری موجود است.
- کمکی: قاب پایه یکپارچه، خنک کننده بهینه، فیلتراسیون سه گانه، دمپرهای سبک وزن و صدا خفه کن کم صدا.
باند قدرت و وظیفه معمولی
جدول زیر نشان می دهد که چگونه به طور معمول باند را به وظیفه نگاشت می کنیم. اندازه نهایی همیشه از بار جاری محاسبه شده، کیلوولت آمپر راه اندازی بزرگترین موتور و افت ولتاژ قابل قبول پیروی می کند.
| خروجی رتبه بندی شده | وظیفه معمولی | بارهای معمولی | ساختار معمولی |
| 10-30 کیلو ولت آمپر | آماده به کار، تک فاز یا سه فاز | ویلا، مغازه، اتاق مانیتورینگ، کلینیک کوچک | بی صدا یا باز |
| 30 - 60 کیلو ولت آمپر | آماده به کار با استفاده متناوب اولیه | رستوران ها، ادارات، مدارس، امکانات اجتماعی | بی صدا یا تریلر |
| 60 - 100 کیلو ولت آمپر | آماده به کار، تولید موقت، برق سایت | کارگاه های سبک، سایت های کشاورزی، ساخت و ساز مزرعه | بی صدا، تریلر یا کانتینر |
پلتفرم های موتوری که ما بر روی آنها می سازیم
پلت فرم جهانی به ما امکان می دهد موتور را با چرخه کار، کیفیت سوخت و مسیر قطعات یدکی مطابقت دهیم تا با یک برند واحد. خانواده موتورهای موجود در طیف ما شامل مجموعه دیزل ژنراتور کامینز , مجموعه دیزل ژنراتور پرکینز , مجموعه دیزل ژنراتور نیرومند ویچای و مجموعه دیزل ژنراتور نیرومند Yuchai. بسته‌های Volvo، Baudouin، MTU، SDEC و Mitsubishi نیز در جایی که پروژه مشخص می‌کند در دسترس هستند.
برای آماده به کار طولانی مدت در مناطق دورافتاده، ما موتورهایی با شبکه های خدمات گسترده و فیلترهای معمولی را ترجیح می دهیم. برای سایت‌هایی با کیفیت سوخت پایین یا مراحل بارگذاری مکرر، قبل از تأیید مدل، نوع سیستم تزریق و حاشیه خنک‌کننده را بررسی می‌کنیم.
گزینه های ساختار
- نوع بی صدا: سایبان محصور با کاهش نویز، اندازه‌گیری شده در ≤75 dB(A) برای این باند، مناسب برای جوامع مسکونی، مدارس و امکانات پزشکی.

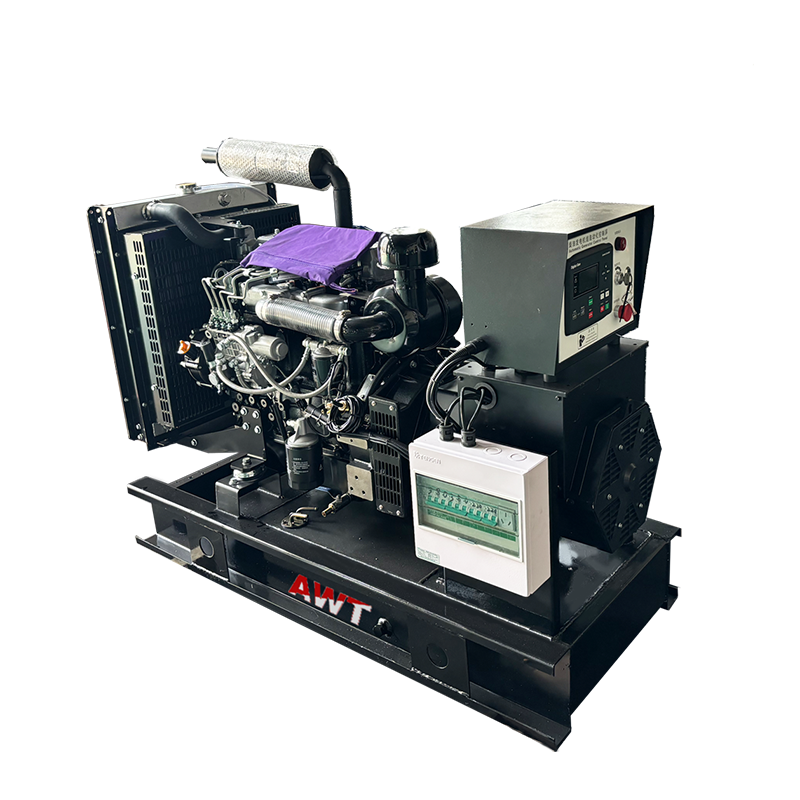

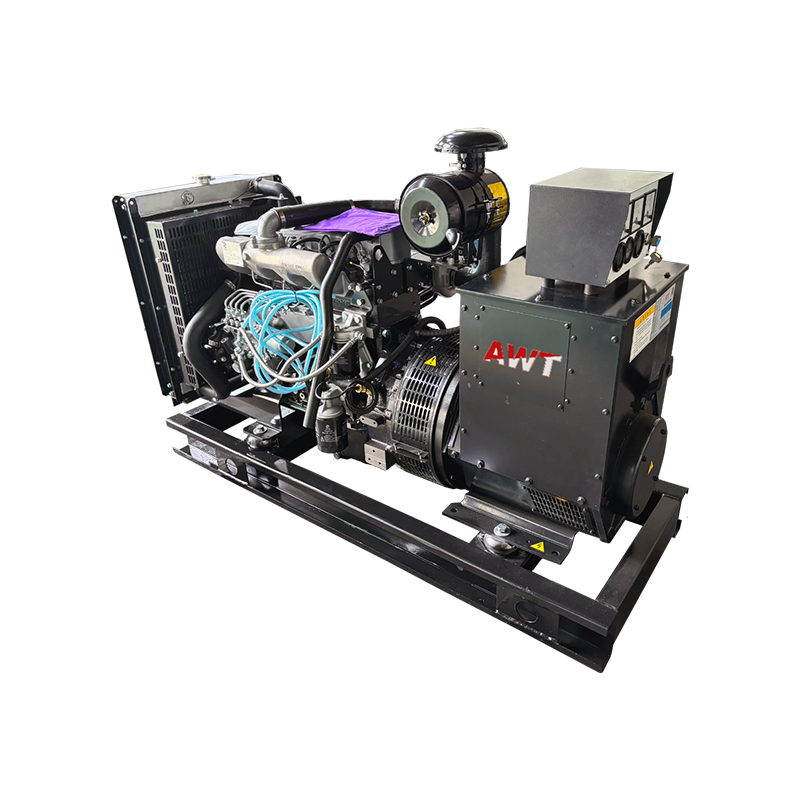

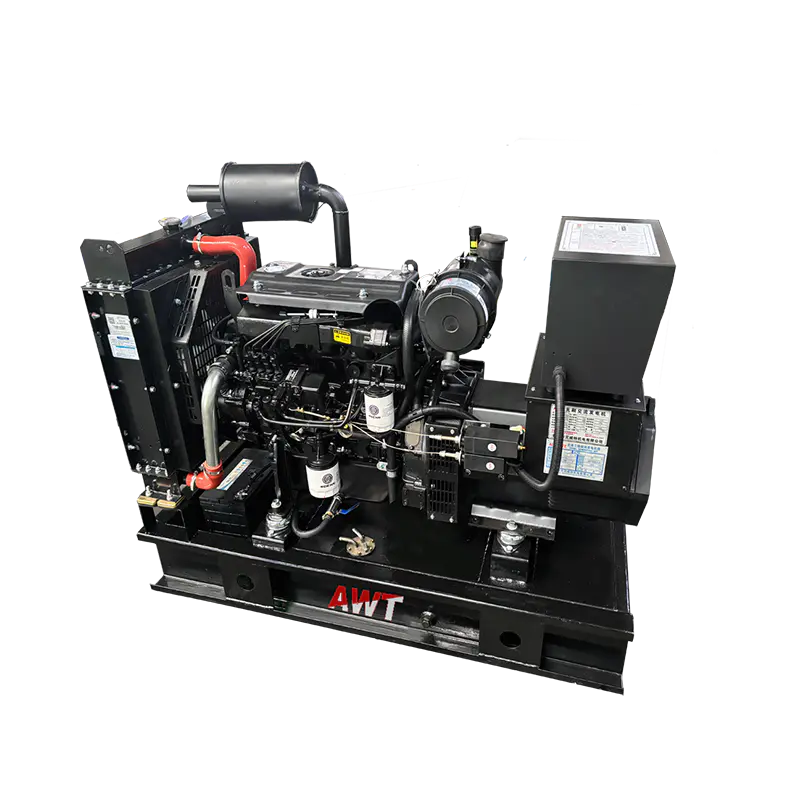

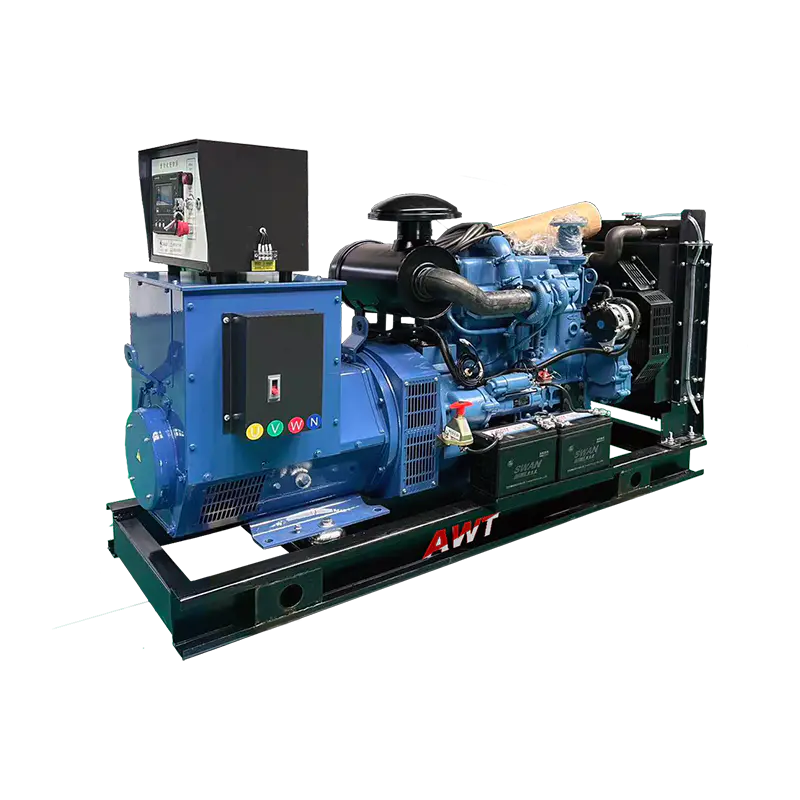

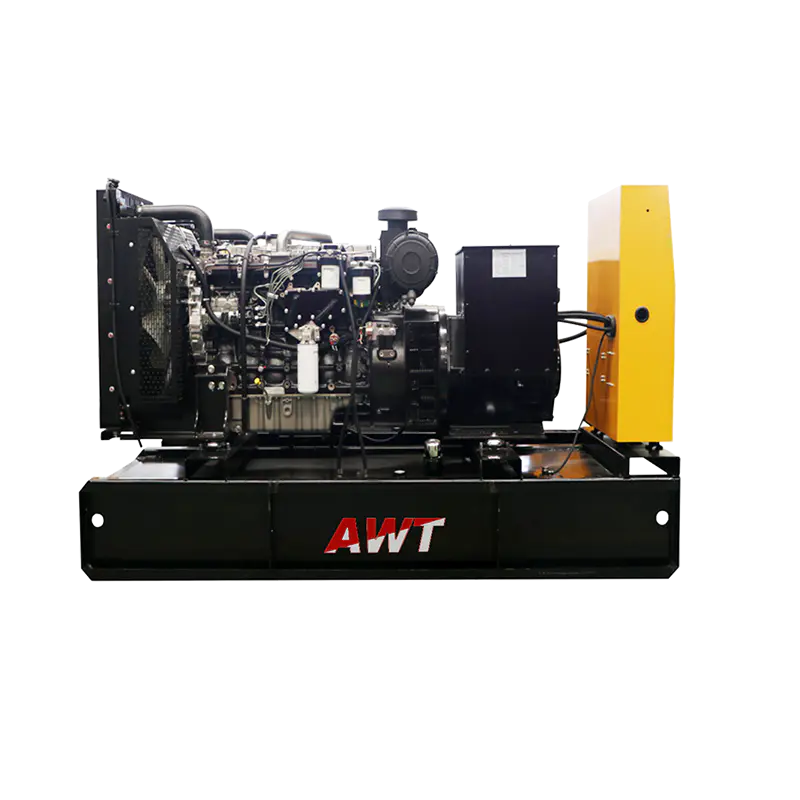

- نوع باز: واحد قاب پایه برای اتاق‌های کارخانه و کارگاه‌هایی که قبلاً یک محفظه آکوستیک اختصاصی یا اتاق ماشین وجود دارد.
- نوع تریلر: واحد سیار برای ساخت و ساز مزرعه، آبیاری، مناطق خارج از شبکه و رویدادهای موقت.
- نوع ظرف: محفظه مقاوم در برابر آب و هوا برای نصب در فضای باز و عملیات بدون مراقبت طولانی تر.
پیکربندی و اتوماسیون الکتریکی
ولتاژ، فرکانس، آرایش فاز و پلت فرم کنترل در مرحله سفارش ثابت هستند. ما خروجی های تک فاز و سه فاز، 50 هرتز و 60 هرتز را با Deep Sea، SmartGen، ComAp یا یک کنترلر مشخص شده توسط مشتری می سازیم. پانل های ATS، مخاطبین شروع از راه دور و نظارت ابری در جایی که سایت نیاز به عملیات بدون نظارت دارد، یکپارچه شده اند.
- شروع/توقف خودکار در هنگام قطع برق، با تاخیر انتقال قابل تنظیم.
- حفاظت کامل از خطا: فشار روغن کم، دمای مایع خنک کننده بالا، سرعت بیش از حد / کمتر از حد، ولتاژ بیش / کمتر، اضافه بار.
- نظارت بر زمان واقعی ولتاژ، جریان، فرکانس، ضریب توان، سطح سوخت و ساعات کار.
- کنتاکت ها و پورت های ارتباطی برای BMS، SCADA یا یکپارچه سازی نظارت بر ساختمان را خشک کنید.
نصب، برنامه های کاربردی و مورد نیاز سایت
این واحدها برای اتاق های تجهیزات، پشت بام ها، مغازه ها و دفاتر کوچک به اندازه کافی جمع و جور هستند، اما همچنان به مسیرهای صحیح هوا، اگزوز و سوخت نیاز دارند. ما با هر سفارش یک نقشه آماده سازی سایت صادر می کنیم که پایه و اساس یا نصب ضد لرزش، نواحی ورودی و خروجی هوای خنک کننده، مسیر خروجی اگزوز و فضای خالی برای دسترسی به خدمات روزانه را پوشش می دهد.
- اندازه کابل خروجی و انتخاب قطع کننده با ترمینال های دینام مطابقت دارد.
- مخزن سوخت، مخزن روز یا منبع خارجی با فیلتراسیون و خاموش شدن.
- باتری، شارژر و مدار راه انداز به عنوان بخشی از محدوده استاندارد عرضه می شود.
- ترتیب زمین و نول در برابر سیستم توزیع سایت تایید شد.
کنترل کیفیت و آزمون پذیرش
هر مجموعه از بازرسی ورودی اجزای کلیدی، تأیید مونتاژ، بررسی های ایمنی الکتریکی و بازرسی اتصالات مکانیکی عبور می کند. قبل از تحویل، هر واحد از طریق آزمایش بار کامل از 0 تا 110 درصد ظرفیت نامی، آزمایش پاسخ بار مرحله ای، آزمایش استقامت عملیات مداوم، آزمایش پایداری ولتاژ و فرکانس، و تأیید حفاظت اضطراری انجام می شود.
سوابق تست، نمودارهای سیم کشی، دفترچه راهنمای بهره برداری و نگهداری و لیست اجزاء همراه با محموله صادر می شود. در مواردی که پروژه ای نیاز به آزمایش شاهد یا بازرسی شخص ثالث دارد، آن را در برنامه تولید برنامه ریزی می کنیم و واحد را بر اساس آن آماده می کنیم.
تعمیر و نگهداری و قطعات یدکی
این پلت فرم برای تعمیر و نگهداری ساده روزانه طراحی شده است: فیلترهای قابل دسترسی، سطوح مایع قابل مشاهده و کنترل کننده ای که برای تشخیص سریع عیوب را ثبت می کند. ما اجزای اصلی موتور، قطعات دینام، قطعات الکتریکی و سیستم کنترل، فیلترها و مواد مصرفی را عرضه می کنیم تا واحدها در طول عمر خود کار کنند.
- ابتدا در فاصله زمانی که در دفترچه موتور گفته شده است سرویس کنید سپس طبق ساعت کارکرد.
- باتری و شارژر در طول دوره های آماده به کار طولانی بررسی می شود.
- تعویض مایع خنک کننده، روغن و فیلتر سوخت با گریدهای مشخص شده.
- آزمایش بار سالانه برای تأیید اینکه مجموعه هنوز بار نامی خود را حمل می کند.
اطلاعاتی که ما برای پیکربندی راه حل شما استفاده می کنیم
یک پیکربندی شرکت و قیمت‌گذاری به مجموعه کوچکی از ورودی‌های پروژه بستگی دارد. این ها را بفرستید و ما یک مدل مطابق، مجموعه طراحی و پیشنهاد تجاری را برمی گردانیم.
| ورودی | چرا ما به آن نیاز داریم |
| لیست بار در حال اجرا و بزرگترین کیلوولت آمپر راه اندازی موتور | درجه بندی kVA و افت ولتاژ قابل قبول را برطرف می کند |
| ترتیب ولتاژ، فرکانس، فاز و نول | سیم پیچ دینام و تابلو برق را تنظیم می کند |
| وظیفه: آماده به کار، اولیه یا پیوسته | رتبه موتور و حاشیه خنک کننده را تعیین می کند |
| شرایط سایت: داخل/خارج، محیط، ارتفاع، محدودیت صدا | نوع ساختار و درجه بندی را انتخاب می کند |
| کنترل و الزامات رابط ATS | کنترل کننده مسابقات، پنل و مانیتورینگ از راه دور |
| بندر مقصد، اسناد و نیازهای بازرسی | بسته بندی، برچسب ها و محدوده تحویل را تعریف می کند |
سوالات متداول
تفاوت بین رتبه بندی kVA و kW در این مجموعه ها چیست؟
kVA توان ظاهری دینام است. کیلووات توان فعال قابل استفاده پس از اعمال ضریب توان است. یک مجموعه 100 کیلوولت آمپر با ضریب توان 0.8 80 کیلو وات توان فعال را ارائه می دهد. ما هر دو رقم را نقل می کنیم تا بتوان لیست بار را با ظرفیت واقعی بررسی کرد.
آیا یک واحد 10kVA - 100kVA می تواند بدون مراقبت کار کند؟
بله. با کنترل هوشمند استاندارد، پنل ATS و مانیتورینگ از راه دور، مجموعه با قطع برق شروع به کار می کند، بار را انتقال می دهد، خود را مانیتور می کند و در صورت خطا بدون حضور اپراتور خاموش می شود. تامین سوخت و وضعیت باتری همچنان مسئولیت اصلی سایت است.
کدام مارک موتور برای نصب آماده به کار باید مشخص شود؟
برای اکثر وظایف آماده به کار، هر یک از سیستم عامل های اصلی به خوبی عمل می کند. عوامل تعیین کننده معمولاً شبکه خدمات محلی، کیفیت سوخت و ترجیح مشتری برای یک برند خاص هستند. قبل از نقل قول، موتور موجود را برای رتبه بندی مورد نیاز تأیید می کنیم.
سطح نویز در اماکن مسکونی چگونه کنترل می شود؟
نسخه بی صدا این سری با ≤75 dB(A) اندازه گیری می شود. در مواردی که محدودیت سخت تری اعمال می شود، طراحی سایبان، درجه صداگیر اگزوز و قرارگیری واحد را بررسی می کنیم و سطح قابل دستیابی را در برابر نیاز سایت تأیید می کنیم.
چه مستنداتی با هر مجموعه ژنراتور ارائه می شود؟
هر محموله شامل دفترچه راهنمای عملیات و تعمیر و نگهداری، نمودارهای سیم کشی و کنترل، لیست اجزا و سوابق تست کارخانه است. اسناد اضافی برای گمرک، بازرسی یا تحویل پروژه در صورت درخواست تهیه می شود.
آیا می توان کنترل پنل را با یک سیستم ساختمانی موجود ادغام کرد؟
ما کنتاکت های خشک و پورت های ارتباطی را برای نظارت بر BMS، SCADA یا ساختمان ارائه می دهیم. پروتکل و لیست نقاط در طول پیکربندی توافق می شوند، بنابراین پانل برای رابط سایت آماده می شود.
