Yangzhou Aiweite Electromechanical Co., Ltd. مجموعه دیزل ژنراتورهای نوع باز از 10 کیلو ولت آمپر تا 2500 کیلو ولت آمپر را بر روی یک قاب پایه یکپارچه می سازد که موتور، دینام، رادیاتور و کنترلر را در یک پلت فرم نصب ثابت ترکیب می کند. به عنوان یک چین سازنده مجموعه دیزل ژنراتور نوع باز ما این واحدها را برای اتاق‌های ژنراتور کارخانه‌ها، سایت‌های صنعتی و معدنی، پروژه‌های میدانی از راه دور و نیروگاه‌های مرکزی که در آن تهویه در دسترس است و محدودیت‌های نویز متوسط است، عرضه می‌کنیم.
مجموعه دیزل ژنراتور نوع باز شامل چه چیزی است

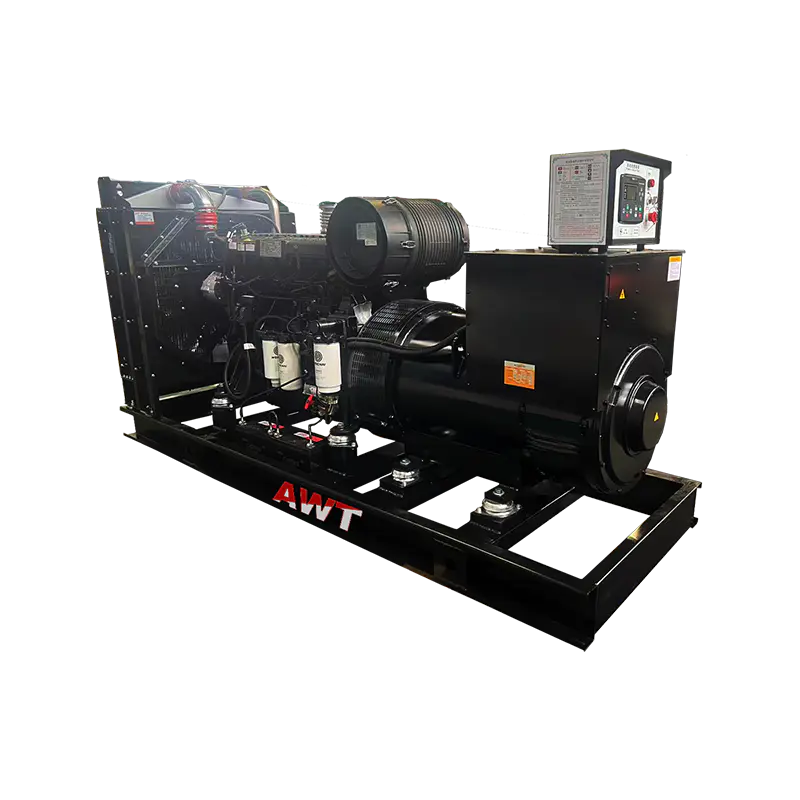

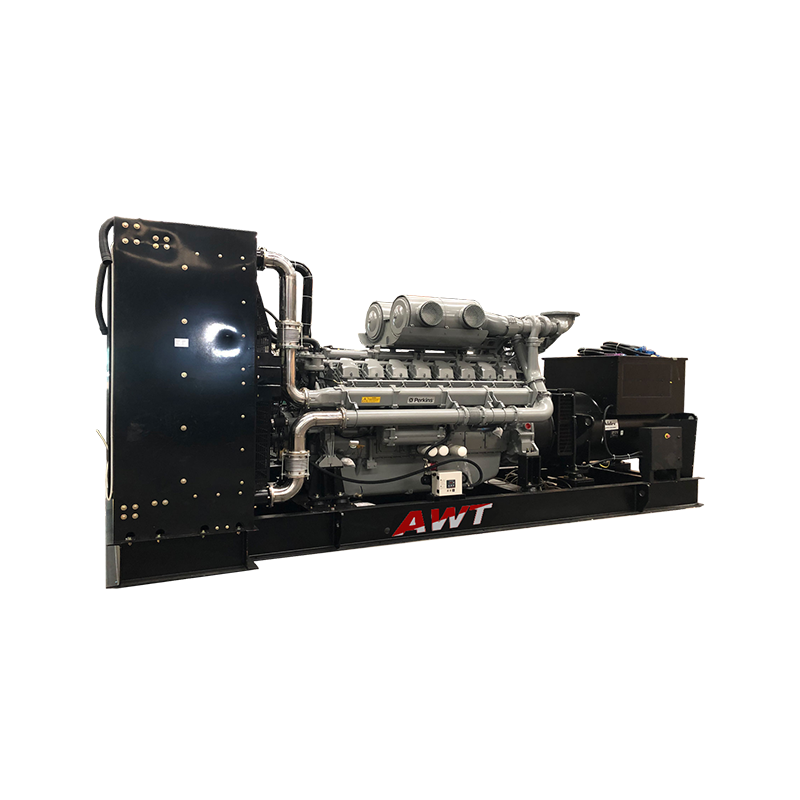

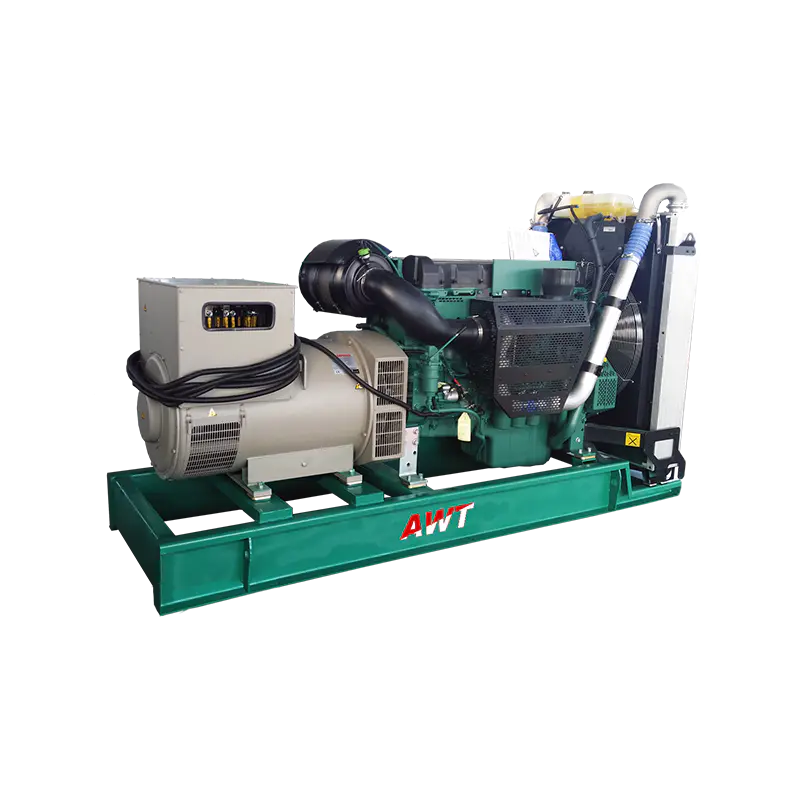

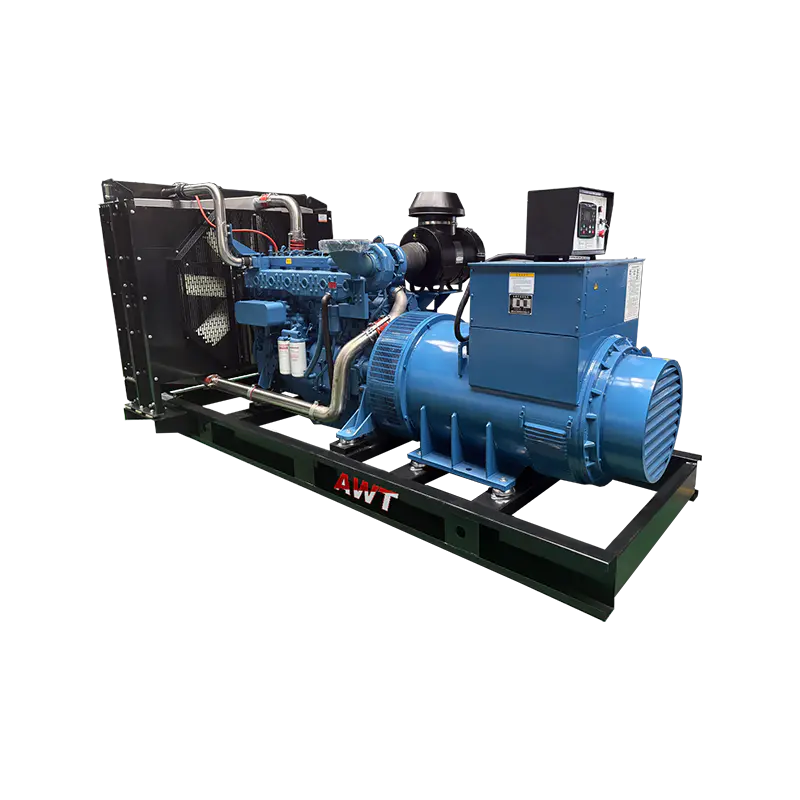

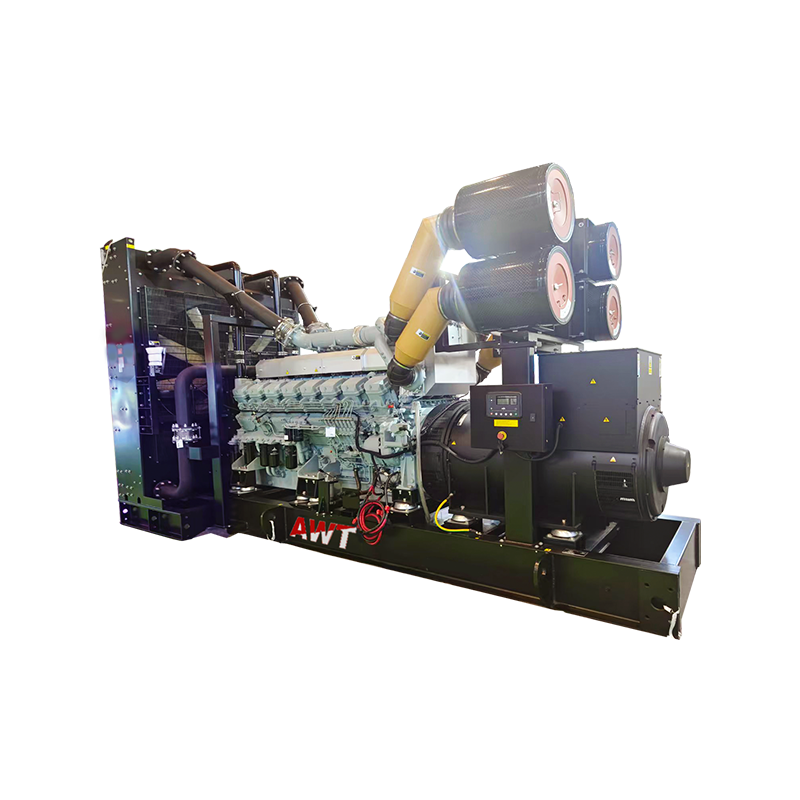

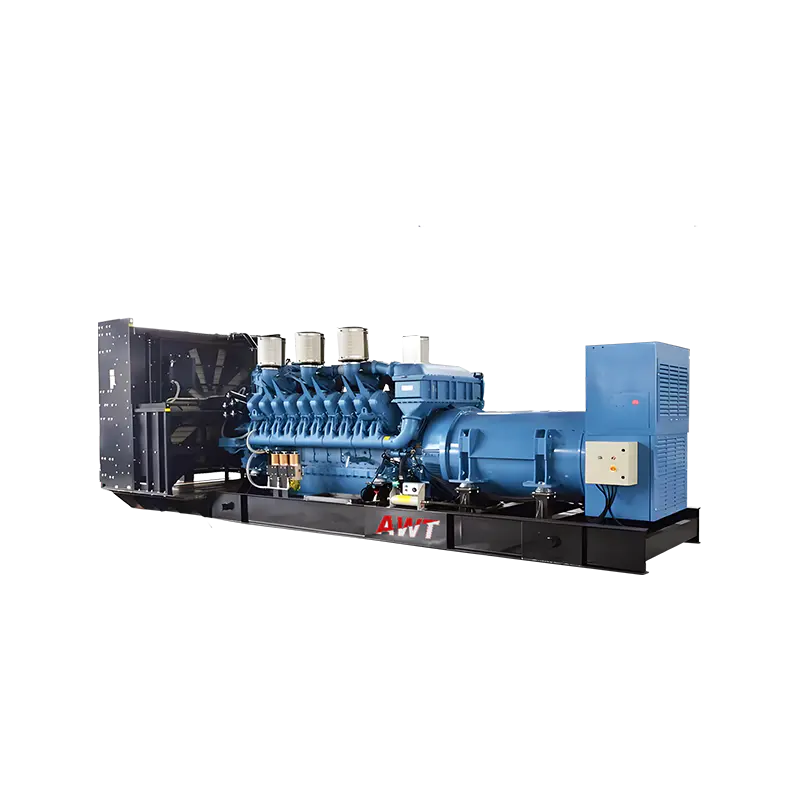

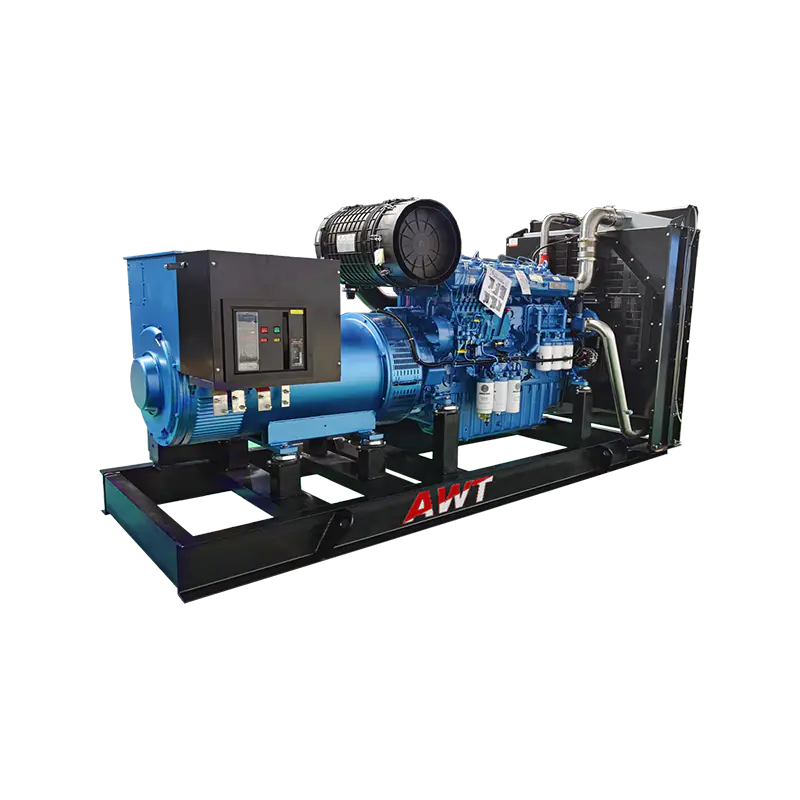

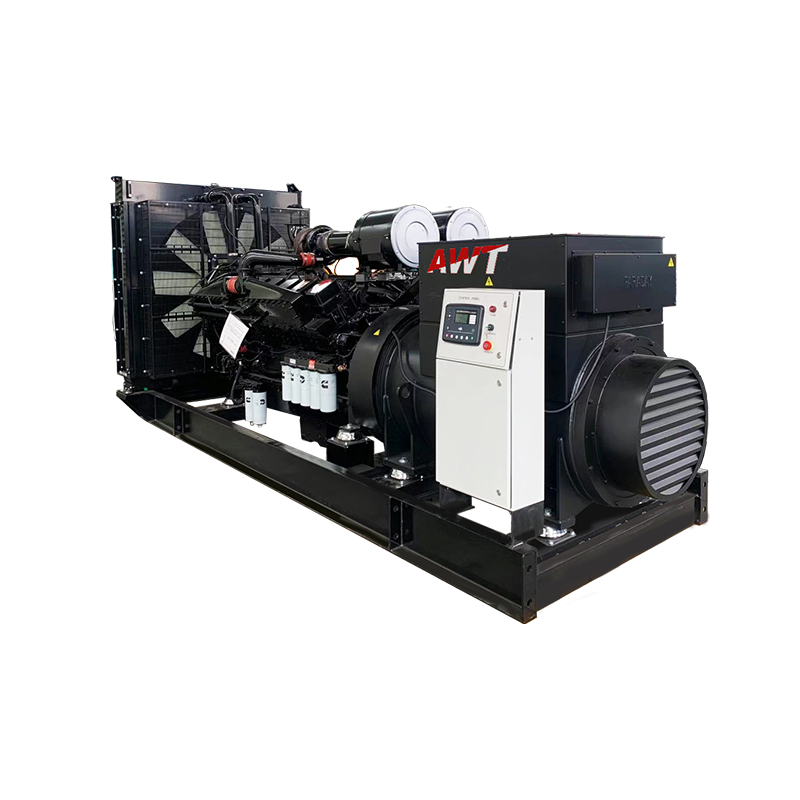

مجموعه نوع باز پیکربندی استاندارد ژنراتور بدون سایبان بی صدا یا محفظه بیرونی است. موتور، دینام، رادیاتور، کنترل‌کننده و قاب پایه کاملاً در معرض دید قرار می‌گیرند، که مسیرهای گرما را کوتاه نگه می‌دارد و به پرسنل تعمیر و نگهداری دسترسی مستقیم به هر نقطه خدماتی می‌دهد. این سازه متناسب با نصب ثابت داخلی یا موقعیت های بیرونی با تهویه مناسب است که توسط یک پناهگاه آب و هوای جداگانه محافظت می شود.
از آنجایی که محفظه ای برای محدود کردن چیدمان وجود ندارد، قاب باز فضایی را برای مخازن سوخت بزرگتر، کابینت های کنترل موازی و ماژول های نظارت از راه دور ذخیره می کند. به همین دلیل است که واحدهای نوع باز معمولاً برای نیروگاه‌های چند واحدی و برای پروژه‌هایی که ممکن است در فازهای بعدی ظرفیت اضافه کنند، انتخاب می‌شوند.
محدوده قدرت و گزینه های موتور
محدوده نوع باز ما 10 کیلو ولت آمپر تا 2500 کیلو ولت آمپر را پوشش می دهد. در این بازه، ما مجموعه‌هایی را در اطراف موتورهای کامینز، پرکینز، ویچای، یوچای، بادوین، MTU، ولوو، SDEC و میتسوبیشی مونتاژ می‌کنیم که با دینام‌ها و کنترل‌کننده‌های انتخاب شده برای ولتاژ، فرکانس و مشخصات بار مورد نیاز مطابقت دارند.
| باند قدرت | برنامه نوع باز معمولی | تمرکز پیکربندی |
| 10-100 کیلو ولت آمپر | کارگاه ها، کارخانه های کوچک، آماده به کار برای ساختمان های تجاری | قاب پایه فشرده، پانل استارت دستی یا خودکار |
| 100 - 400 کیلو ولت آمپر | پارک های صنعتی، تاسیسات شهری، کارخانه های فرآوری | ادغام AMF/ATS، گزینه های بزرگتر مخزن سوخت |
| 400 - 1000 کیلو ولت آمپر | معادن، کارخانه های شیمیایی، سایت های ساخت و ساز از راه دور | قاب پایه سنگین، آمادگی نظارت از راه دور |
| 1000 - 2500 کیلو ولت آمپر | نیروگاه های مرکزی، عملیات موازی چند واحدی | کنترل موازی، اشتراک بار، پانل های همگام سازی |
انتخاب موتور با مشخصات وظیفه مطابقت دارد. خدمات آماده به کار، قدرت اولیه و عملکرد مداوم، تقاضاهای متفاوتی را در مورد ظرفیت خنک کننده، طرح سیستم سوخت و پاسخ گاورنر ایجاد می کند، بنابراین قبل از تعمیر مدل موتور، نقطه کار را تأیید می کنیم.
جایی که مجموعه‌های نوع باز به بهترین وجه مناسب است
- اتاق های ژنراتور ثابت داخلی: کارخانه ها، پارک های صنعتی و تاسیسات شهری با تهویه در محل و اقدامات کاهش صدا.
- سایت های صنعتی و معدنی: معادن، کارخانه‌های شیمیایی و کارگاه‌های فرآوری که محدودیت‌های صوتی در آنها ضعیف است و جریان هوا خوب است.
- پروژه های میدانی از راه دور: سایت های ساخت و ساز، مهندسی بزرگراه و راه آهن که در آن دسترسی به تعمیر و نگهداری بیش از ظاهر اهمیت دارد.
- نیروگاه های مرکزی: تاسیسات بزرگ با استفاده از چندین واحد به صورت موازی، که در آن قاب های باز بازرسی و افزایش ظرفیت را ساده می کند.
- پروژه های سفارشی سازی: فضای داخلی رزرو شده از ارتقاء مخزن سوخت ضد انفجار، ضد خوردگی و بزرگ پشتیبانی می کند.
واحدهای نوع باز برای مکان‌های حساس به سر و صدا مانند جوامع مسکونی، مدارس یا بیمارستان‌ها در نظر گرفته نشده‌اند و اگر در فضای باز نصب می‌شوند به یک سرپناه جداگانه نیاز دارند. جایی که آن شرایط اعمال می شود، ما مجموعه دیزل ژنراتور نوع بی صدا یا مجموعه دیزل ژنراتور نوع کانتینری محوطه مناسب را فراهم کند.
مشخصاتی که پیکربندی را شکل می دهد
مجموعه های نوع باز در اطراف نقطه کار الکتریکی و حرارتی به جای اطراف ابعاد محفظه مشخص می شوند. پارامترهای زیر ساخت نهایی را تعیین می کنند:
- توان و وظیفه نامی: رتبه بندی آماده به کار، پرایم یا پیوسته بر حسب kVA و kW در دمای محیط سایت.
- ولتاژ و فرکانس: 380–415 ولت / 50 هرتز، 440–480 ولت / 60 هرتز یا سایر ترکیبات مورد نیاز، با گزینه‌های دینام قابل اتصال مجدد.
- خنک کننده: خنک کننده نصب شده بر روی رادیاتور که با شرایط محیطی مطابقت دارد، با ترتیبات رادیاتور از راه دور در جایی که چیدمان اتاق به آن نیاز دارد.
- کنترل و حفاظت: تابلوهای کنترل دستی، استارت خودکار، AMF یا موازی با مجموعه حفاظتی مورد نیاز نصب.
- استقلال سوخت: مخزن پایه یا مخزن روزانه جداگانه به اندازه ساعات کار مورد نیاز بین پر کردن مجدد.
- اگزوز و تهویه: مسیریابی اگزوز، انتخاب صداگیر و اندازه ورودی هوای اتاق / اگزوز هماهنگ با خدمات ساختمان.
مجموعه ها بر اساس استانداردهای صنعتی ISO 8528 مونتاژ می شوند. در جایی که یک پروژه به برند موتور خاصی نیاز دارد، ما حول پلت فرم مربوطه از جمله می‌سازیم مجموعه دیزل ژنراتور کامینز و مجموعه دیزل ژنراتور پرکینز.
کنترل، اتوماسیون و عملیات موازی
پانل های کنترل حول رابط خط مورد نیاز پیکربندی شده اند. یک پانل شروع خودکار اولیه شروع و خاموش شدن خرابی شبکه را پوشش می دهد. یک پانل AMF سوئیچینگ انتقال خودکار را اضافه می کند. یک پانل موازی همگام سازی، اشتراک بار و شروع/توقف وابسته به بار را برای ایستگاه های چند واحدی اضافه می کند.
ماژول‌های نظارت از راه دور را می‌توان بدون تغییر محفظه به قاب باز اضافه کرد، که امکان ادغام بعدی با مدیریت ساختمان یا سیستم‌های SCADA را فراهم می‌کند. ما پروتکل ارتباطی، تنظیم آلارم و نقاط اندازه گیری را قبل از ساخت پانل تأیید می کنیم.
نصب، راه اندازی و پذیرش
مجموعه‌های نوع باز روی یک قاب پایه یکپارچه با پایه‌های ضد لرزش تحویل داده می‌شوند. نصب به یک پایه هموار، تهویه مناسب اتاق، مسیر خروجی اگزوز به اتمسفر و ورود صحیح کابل به صفحه کنترل نیاز دارد. ما نقشه های ابعادی و اطلاعات پایانه را ارائه می دهیم تا تیم سایت بتواند پایه ها و مسیرهای کابل را از قبل آماده کند.
راه‌اندازی آزمایش‌های بدون بار و بار، تأیید تنظیم حفاظت، کنترل‌های گاورنر و تنظیم ولتاژ، و در صورت لزوم، آزمایش‌های اشتراک بار موازی را پوشش می‌دهد. مدارک پذیرش از برنامه آزمایشی توافق شده پیروی می کند و دستورالعمل های عملیاتی و نگهداری همراه با واحد ارائه می شود.
کنترل کیفیت از طریق تولید
Aiweite از سال 2008 مجموعه های ژنراتور را از 1 کیلو ولت آمپر تا 2500 کیلو ولت آمپر تولید و نصب کرده است. تجهیزات ساخت پیشرفته و مدیریت کیفیت دقیق در سراسر تولید اعمال می شود به طوری که هر مجموعه مطابق با استانداردهای بین المللی قابل اجرا است. اجزای موتور، دینام و کنترلر در برابر پیکربندی تایید شده قبل از مونتاژ بررسی می شوند و هر مجموعه تکمیل شده قبل از ارسال اجرا می شود.
تعمیر و نگهداری و قابلیت سرویس دهی
ساختار باز مزیت اصلی سرویس است: فیلترها، تسمه ها، شیلنگ ها، سنسورها و اتصالات الکتریکی بدون برداشتن پانل ها قابل دسترسی هستند. بررسی‌های روزانه، تعویض روغن و فیلتر، بازرسی مایع خنک‌کننده و تعمیر و نگهداری باتری از برنامه‌های سازنده موتور پیروی می‌کنند و طرح‌بندی در معرض دید زمان عیب‌یابی را کوتاه می‌کند.
پشتیبانی از قطعات یدکی از پلت فرم های موتور و دینام استفاده شده در ساخت پیروی می کند. ما رکورد پیکربندی را برای هر مجموعه نگه می داریم تا بتوان قطعات جایگزین را از روی شماره سریال شناسایی کرد.
اطلاعاتی که ما برای پیکربندی راه حل شما استفاده می کنیم
برای تهیه یک پیکربندی و نقل قول، از داده های پروژه زیر کار می کنیم. موارد مفقود در طی بررسی فنی به جای فرضی تایید می شوند.
- رتبه قدرت مورد نیاز، کلاس وظیفه و دمای محیط سایت
- ولتاژ، فرکانس، فاز و اینکه آیا دینام باید دوباره وصل شود یا خیر
- مارک موتور ترجیحی، در صورت مشخص شدن، و هرگونه الزام آلایندگی
- حالت کنترل: دستی، استارت خودکار، AMF، نظارت موازی یا از راه دور
- هدف خود مختار سوخت و چیدمان مخزن
- محیط نصب، تهویه و محدودیت های اگزوز
- ارتفاع سایت، شرایط لرزه ای یا خوردگی موثر بر مواد
- مدارک، آزمون و الزامات پذیرش
سوالات متداول
آیا می توان ست نوع باز را در فضای باز نصب کرد؟
نه مستقیم. اجزای در معرض هیچ محافظی در برابر گرد و غبار، باران یا آفتاب ندارند، بنابراین یک نصب در فضای باز به یک پناهگاه هوای مجزا یا یک سوئیچ به یک کانتینر یا واحد نوع سایلنت نیاز دارد.
چه محدوده توانی را در پیکربندی نوع باز می‌سازید؟
ما مجموعه های نوع باز از 10 کیلوولت آمپر تا 2500 کیلو ولت آمپر را با پلت فرم های موتور شامل کامینز، پرکینز، ویچای، یوچای، بادوین، ام تی یو، ولوو، SDEC و میتسوبیشی می سازیم.
آیا می توان بعداً مجموعه را برای عملکرد موازی ارتقا داد؟
بله. قاب باز فضا را برای کابینت های کنترل موازی و تجهیزات همگام سازی محفوظ می دارد، بنابراین نصب تک واحدی را می توان در مرحله بعد به ایستگاه چند واحدی گسترش داد.
اگر سایت دارای محدودیت باشد، نویز چگونه مدیریت می شود؟
ست های نوع باز فاقد عایق صدا هستند. در مواردی که محدودیت‌های نویز اعمال می‌شود، به جای آن مجموعه‌های نوع بی‌صدا یا کانتینر را عرضه می‌کنیم، یا سایت درمان صوتی را برای اتاق ژنراتور ارائه می‌کند.
چه مدارکی همراه با واحد ارائه می شود؟
هر مجموعه همراه با دفترچه راهنمای عملیات و تعمیر و نگهداری، یک رکورد پیکربندی و مستندات آزمایشی مورد توافق برای پروژه تحویل داده می شود.
